预绞式接续金具用来接续钢芯铝绞线、铝绞线、钢绞线、铝包钢绞线等导线，达到机械强度和导电性能。
预绞接续金具使用注意事项
本产品宜单次使用。
在任何情况下，均不得更改预绞丝数量。
本产品的安装人员必须经过专业的安装训练。
在有输电线路的区域内使用本产品，必须严格道守安全规程，以防意外的电气接触。
该产品为精密部件，为确保其性能，请要当包装、谨慎搬运及贮存，谨防跌落、冲撞及重压，以免引起线夹变形或其它部件受损。
本产品仅能用于类型和尺寸都满足设计要求的绞线。为了产品性能的充分发挥和保证安全，在安装前应确认线夹与绞线的正确匹配。
如有任何疑问，请与公司技术部联系。
用于钢芯铝绞线( LGJ/LGJF)的预绞式接续条
(分为全张力接续条和跳线接续条两种)
用于钢芯铝绞线(LGJ/LGJF)的预绞式接续条是专门为钢芯铝绞线在架空线路中的断线连接与破损线的修复而专业设计的。
1.适用范围
全张力接续条适用于架空电力线路钢芯铝绞线的断线连接与破损线的修复维修。跳线(引流线)接续条适用于跳线(引流线)的连接。
2.型式尺寸

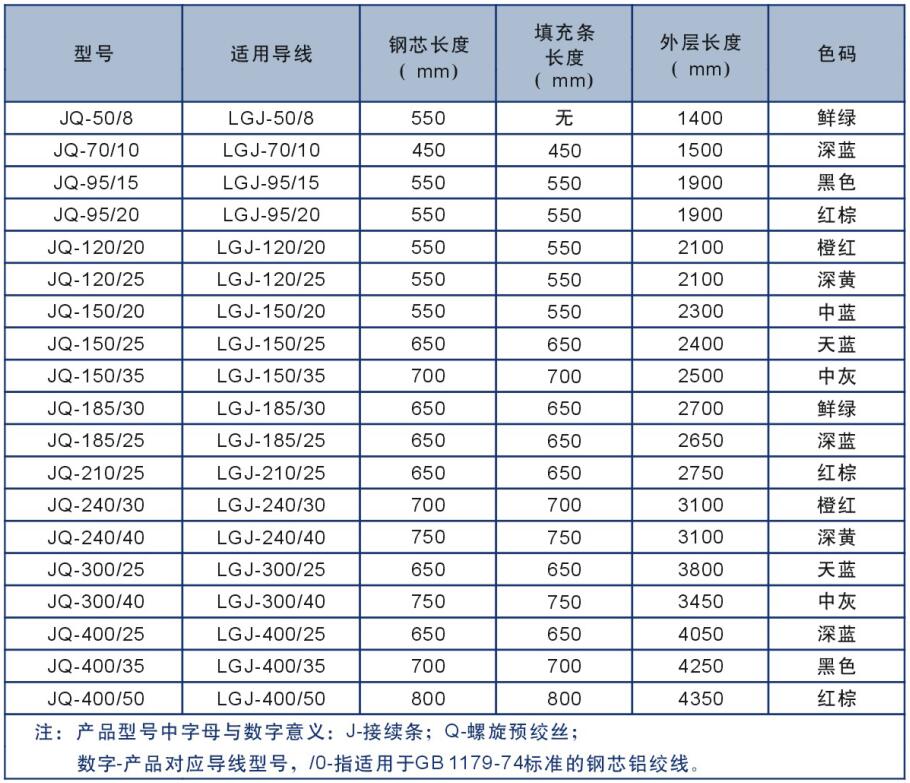

用于钢芯铝绞线的预绞式接续条(全张力接续条)型号规格
用于钢芯铝绞线的预绞式接续条(跳线接续条)型号规格
3.技术数据
预式接续条符合DL/T763-2001《架空线路用预绞式金具技术条件》。
全张力接续条握力强度>95%CUTS(绞线计算拉断力)。
材料与结构：

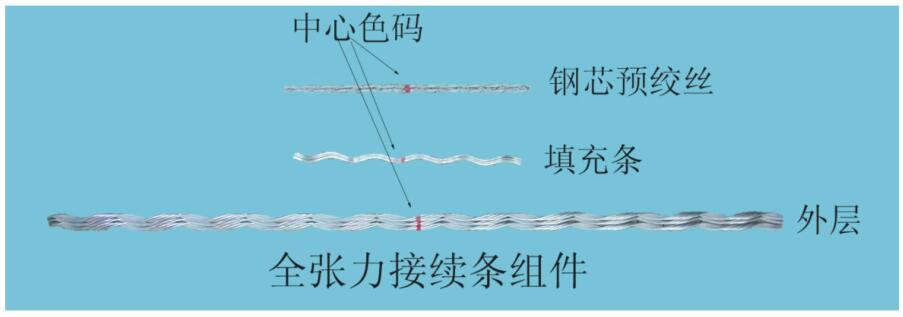

全张力接续条——由钢芯、填充条、外层组成。

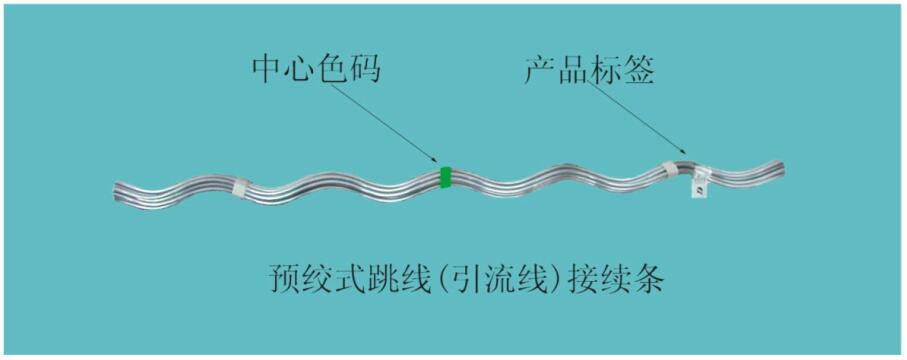

跳线(引流线)接续条——由外层接续条组成。
钢芯——由优质热镀锌钢丝构成。
填充条——按预定的机械性能与化学成分定做的铝合金线材，具有高的抗拉强度、硬度和良好的弹性以及防锈能力，能在恶劣的气候环境下长期使用。
外层——按预定的机械性能与化学成分定做的铝合金线材，具有优良的导电性、抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用
金刚砂——白刚玉(符合GB/T 2479)。
识别与标记
识别标签——标明了产品的型号、适用导线、生产厂家等。
色码——定义了适宜的产品尺寸和安装时的起始位置。

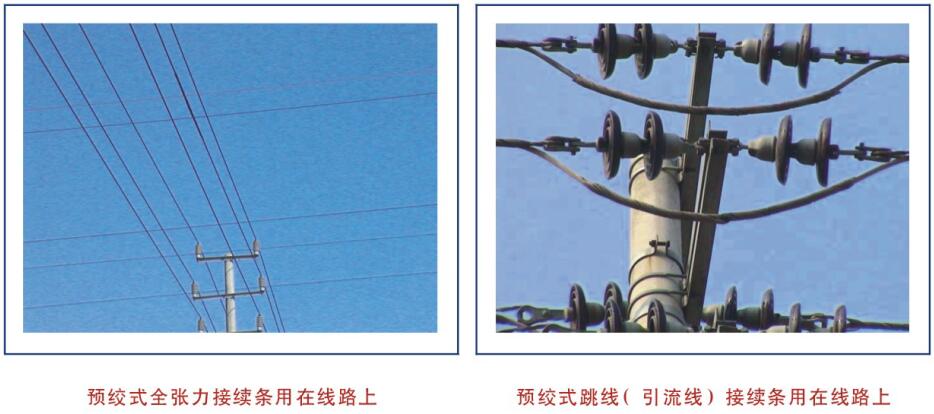

4.用于钢芯铝线线( LGJILGJF)的预绞式接续条实际应用图例
用于铝绞线(LJ)的预绞式接续条
(分为全张力接续条和跳线接续条两种)
用于铝绞线(LJ)的预绞式接续条是专门为铝绞线在架空线路中的断线连接与破损线的修复而专业设计的。
1.适用范围
全张力接续条适用于架空电力线路铝绞线的断线连接与破损线的修复维修，也适用于铝线全部受损而钢芯未破坏的钢芯铝绞线的维修。
跳线(引流线)接续条适用于跳线(引流线)的连接。
2.型式尺寸

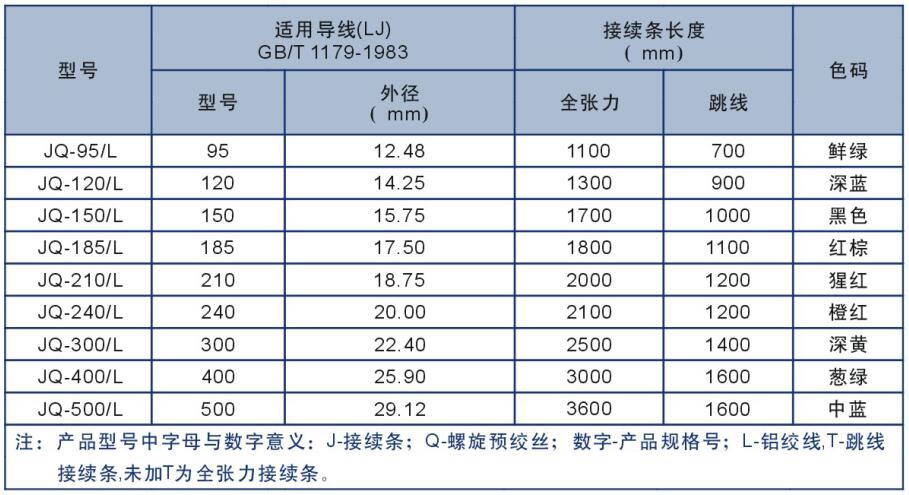

用于铝绞线的预绞式接续条型号规格
3.技术数据
预绞式接续条符合DLT763-2001《架空线路用预绞式金具技术条件》。
全张力接续条握力强度>95%CUTS(绞线计算拉断力)。
材料与结构
接续条---按预定的机械性能与化学成分定做的铝合金线材，具有抗拉强度、硬度和良好的弹性以及极强的防锈能力，能在恶劣的气候环境下长期使用。
识别与标记——识别标签-标明了产品的型号、适用导线、生产厂家等。
色码——定义了适宜的产品尺寸和安装时的起始位置。

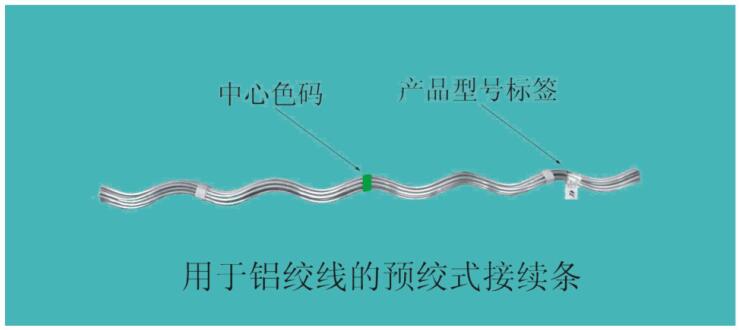

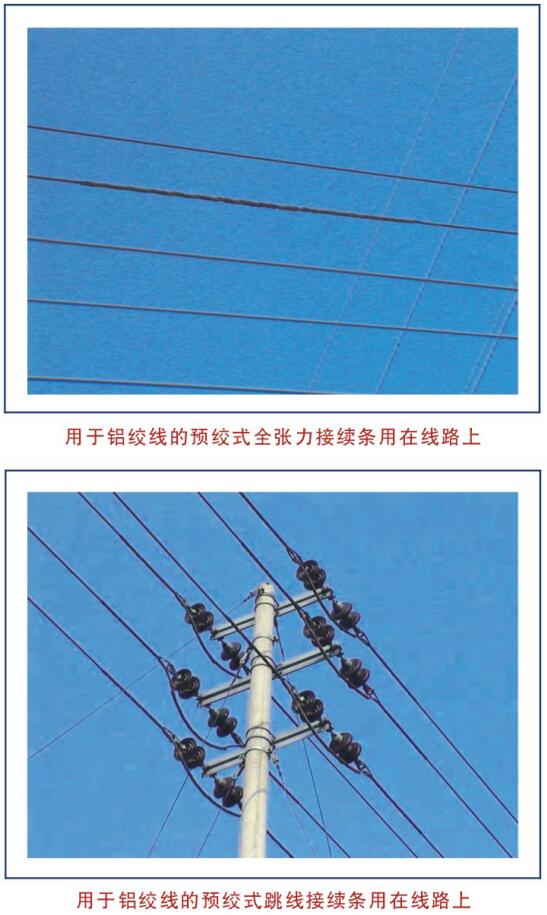

4.用于铝绞线(LJ)的预绞式接续条实际应用图例

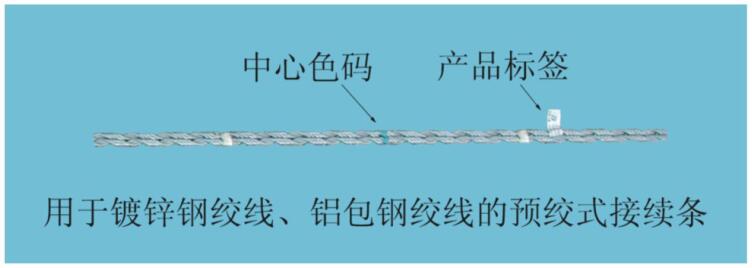

用于地线的预绞式接续条
用于镀锌钢绞线、铝包钢绞线的预绞式接续条是专门为镀锌钢绞线、铝包钢绞线在架空线路中的断线连接与破损线的修复而专业设计的
1.适用范围
适用于电力线路镀锌钢绞线、铝包钢绞线的连接与维修。
2.型式尺寸

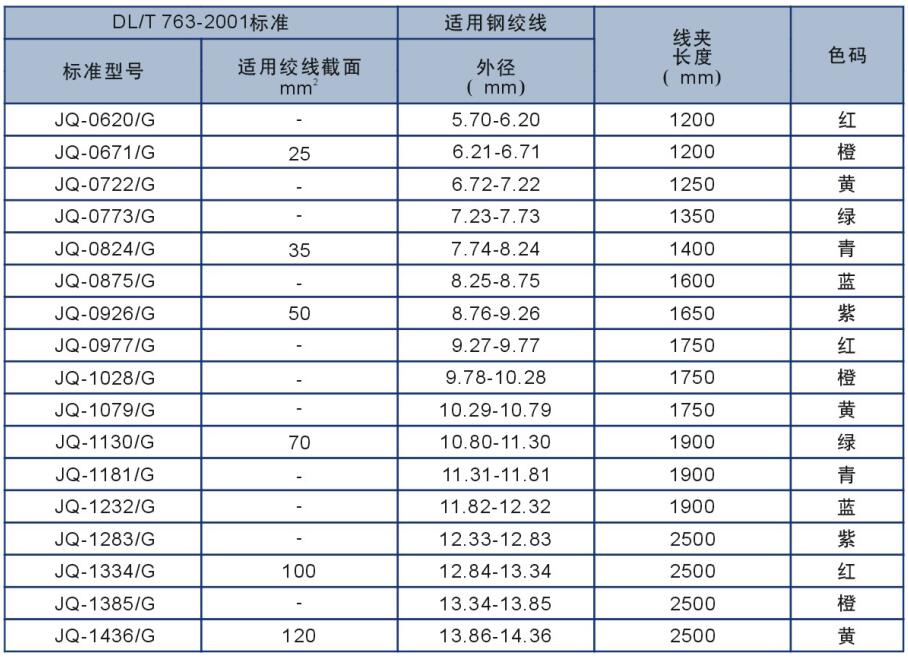

用于镀锌钢绞线的预绞式接续条型号规格

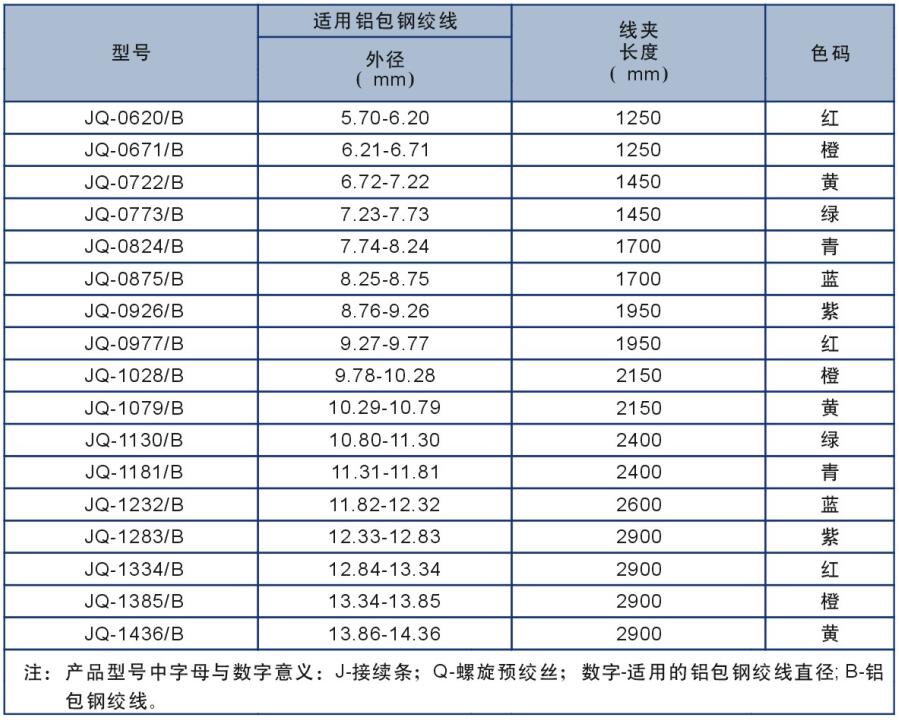

用于铝包钢绞线的预绞式接续条型号规格
3.技术数据
预绞式拉线接续条符合DLT763-2001《架空线路用预绞式金具技术条件》。
握力强度95%CUTS(较线计算拉断力)。
材料与结构
接续条——用热镀锌钢丝(镀锌钢绞线用)、铝包钢丝(铝包钢绞线用)制造。
金刚砂——白刚玉(符合GB/T 2479)。
识别与标记
识别标签——标明了产品的型号、适用导线、生产厂家等。
色码——定义了适宜的产品尺寸和安装时的起始位置。

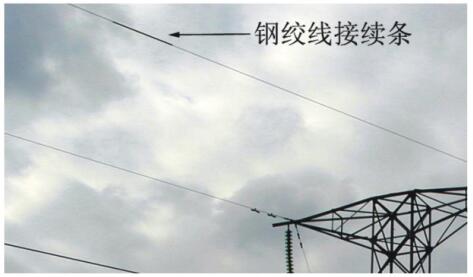

用于镀锌钢绞线预绞式接续条实际应用图例

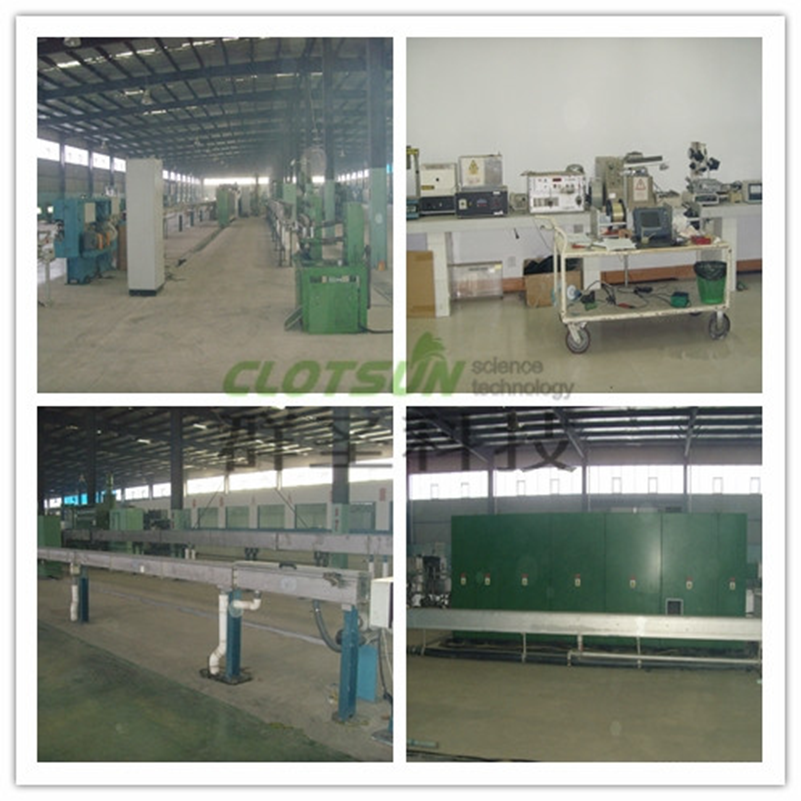

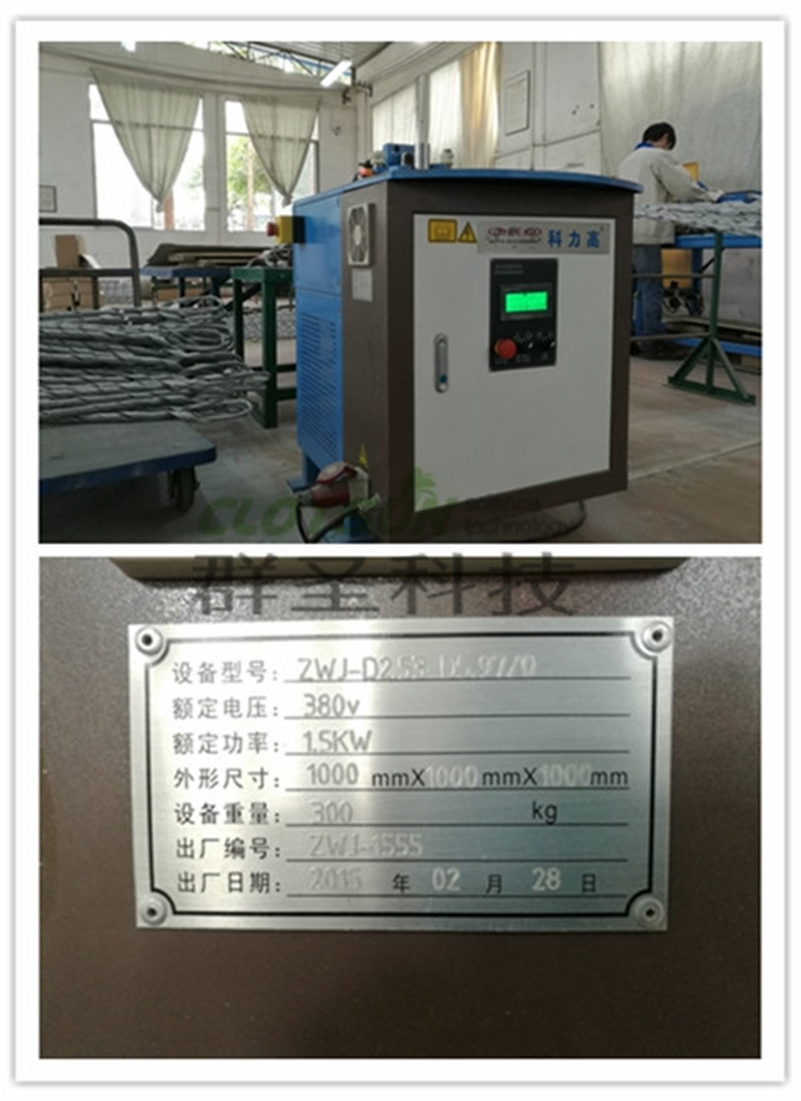

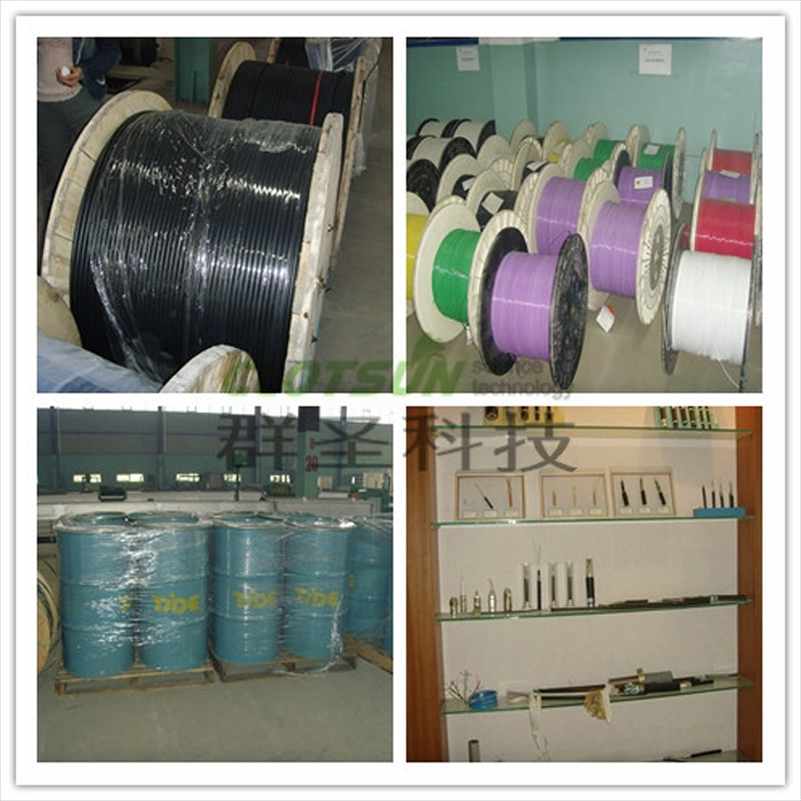

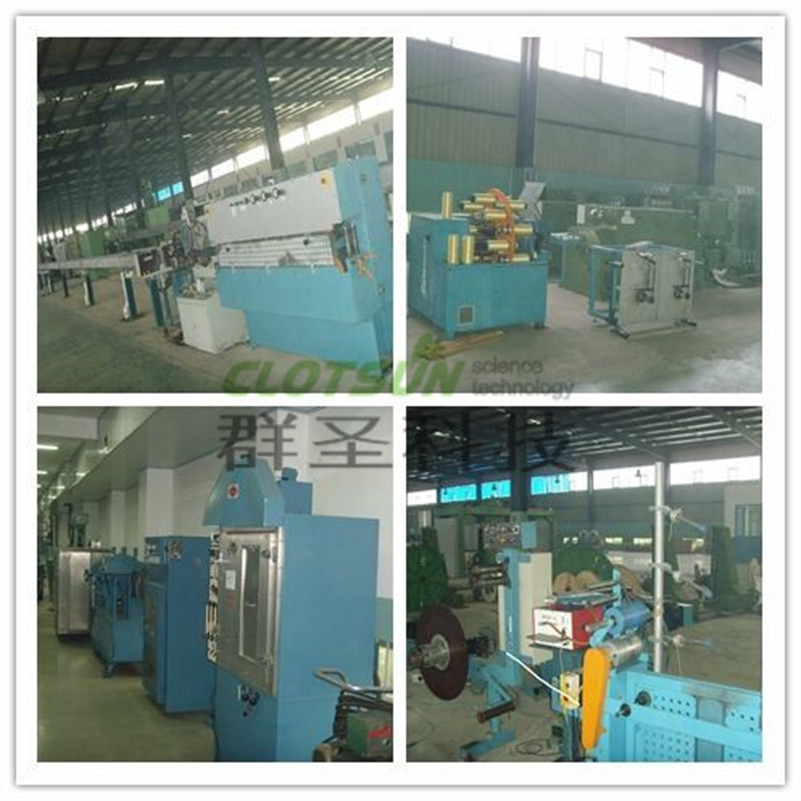

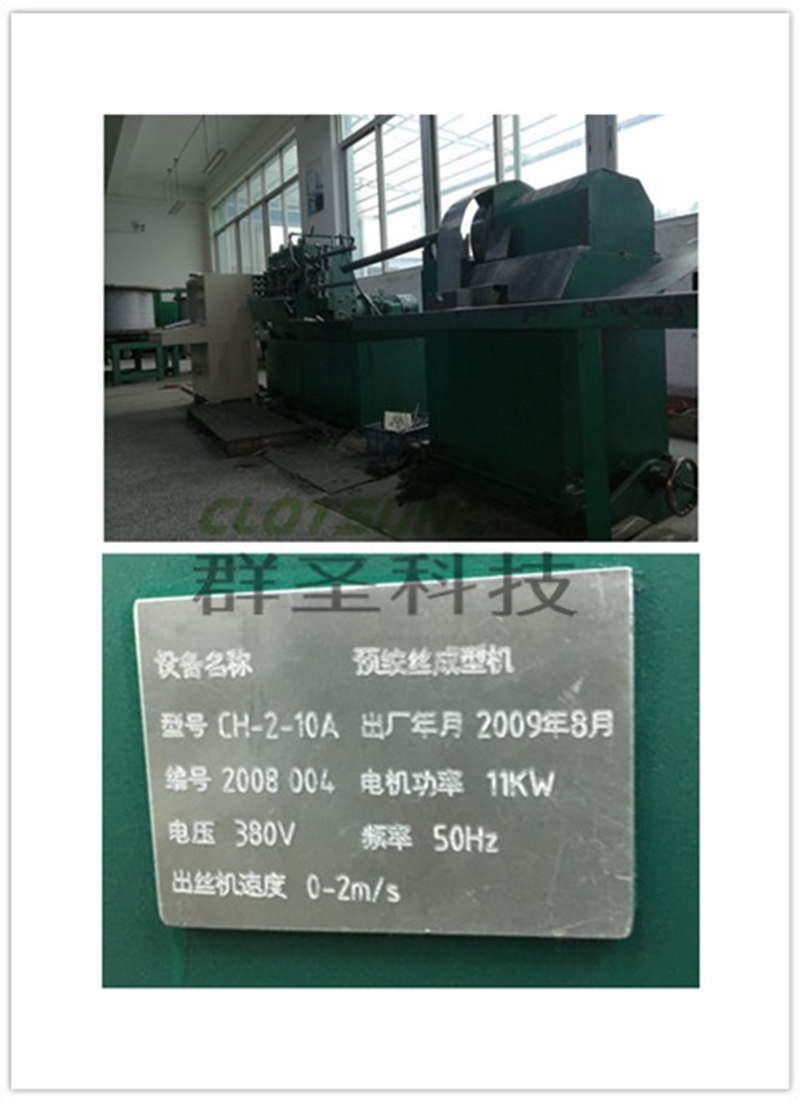

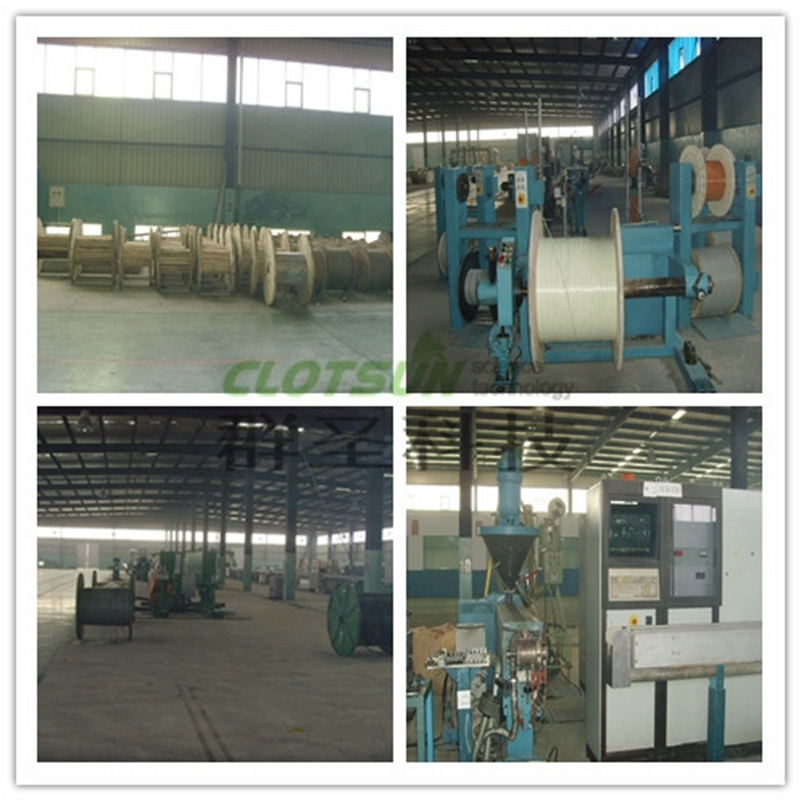

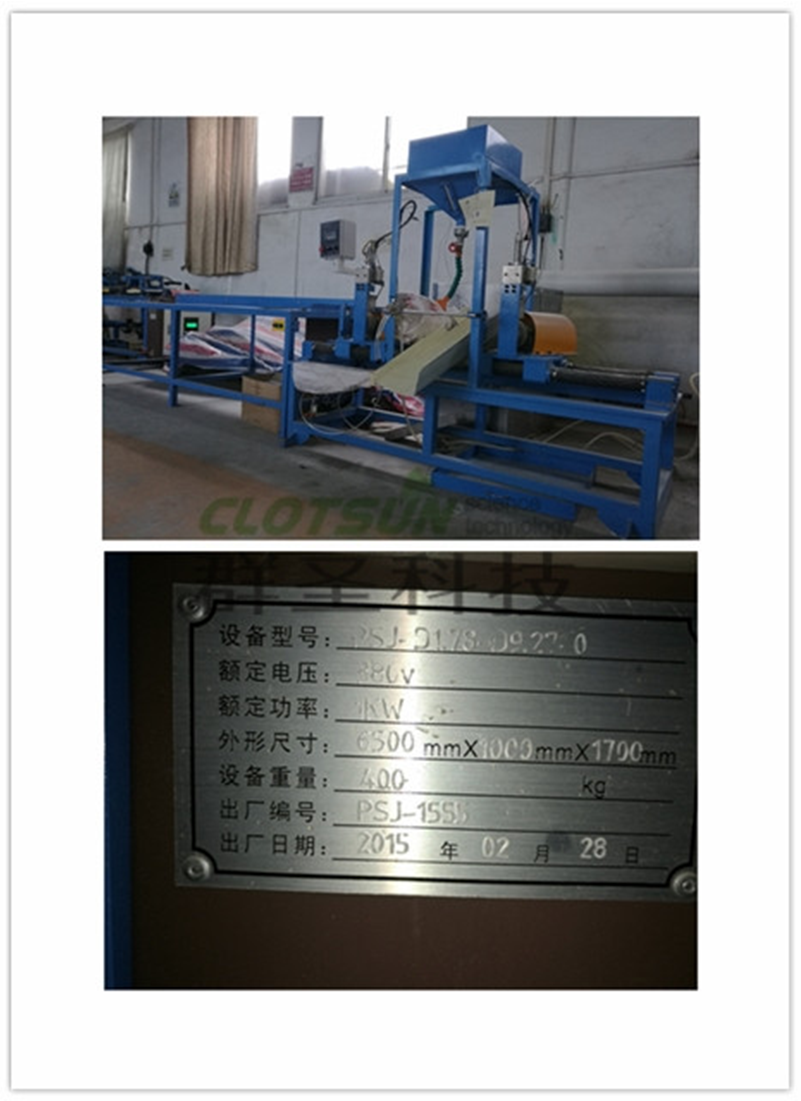

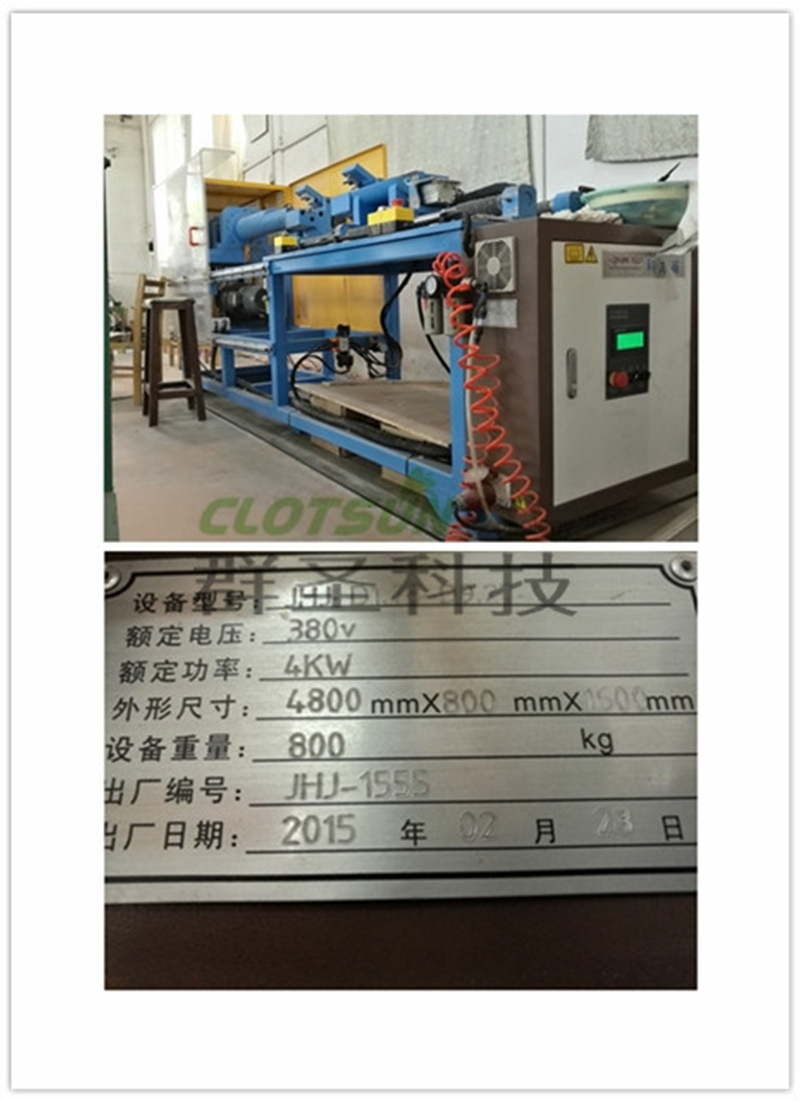

工厂一景
