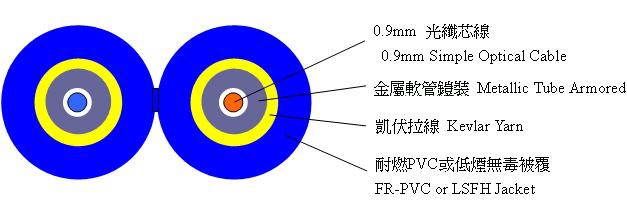

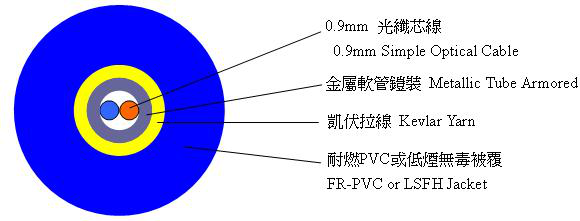

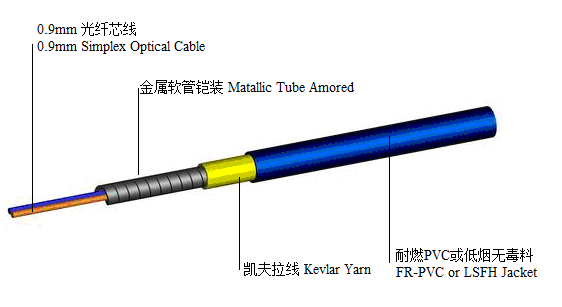

结构

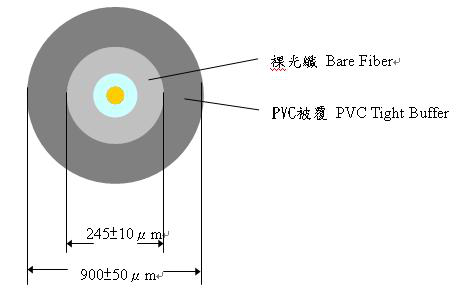

0.9mm光纤芯线
技术参数
项目 | 单模 | 多模 | |||
纤芯/模场直径 | 9.2±0.4μm @1310nm | 50±3μm | 62.5±3μm | ||
包层直径 | 125±1μm | 125±2μm | 125±2μm | ||
保护层外径 | 245±10μm | 245±10μm | 245±10μm | ||
PVC被覆层 | 外径 | 0.9mm | 0.9mm | 0.9mm | |
颜色 | 蓝 橙 | ||||
金属管铠装 | 材质 | 软质钢丝 | |||
抗张体 | 材质 | 凯伏拉线 | |||
外被覆 | 材质 | 耐燃PVC或低烟无毒料 | |||
颜色 | 蓝 | 橙 | 绿 | ||
光缆外径 | A型 | 3.8mm | 3.8mm | 3.8mm | |
B型 | 3.0*6.1mm | 3.0*6.1mm | 3.0*6.1mm | ||
光缆概算重量 | A型 | 25Kg/Km | 25Kg/Km | 25Kg/Km | |
B型 | 38Kg/Km | 38Kg/Km | 38Kg/Km | ||
最大衰减值 | 0.4dB@ 1310nm | 3.0dB@ 850nm | 3.0dB@ 850nm | ||
工作温度 | -30℃- +70℃ | ||||
允许弯曲半径 | 动态20倍光缆外径 | ||||
允许拉升力 | 长期 | ||||
抗压力 | 长期 | ||||
应用
1、光纤引线和跳接线
2、光通信设备机房、FTTH光配线架的光连接
3、 光学仪器和设备的光连接

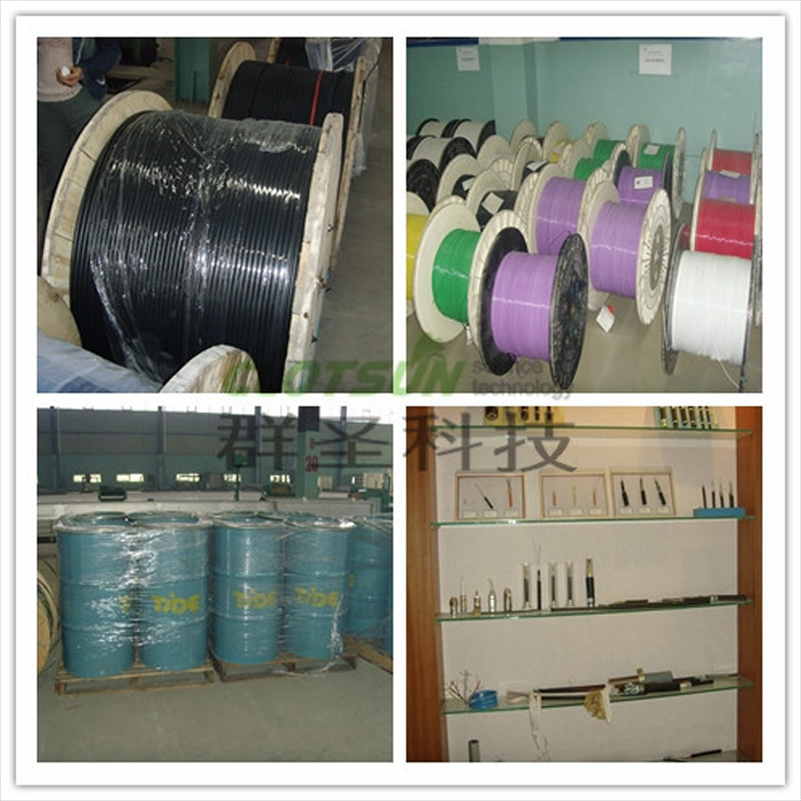

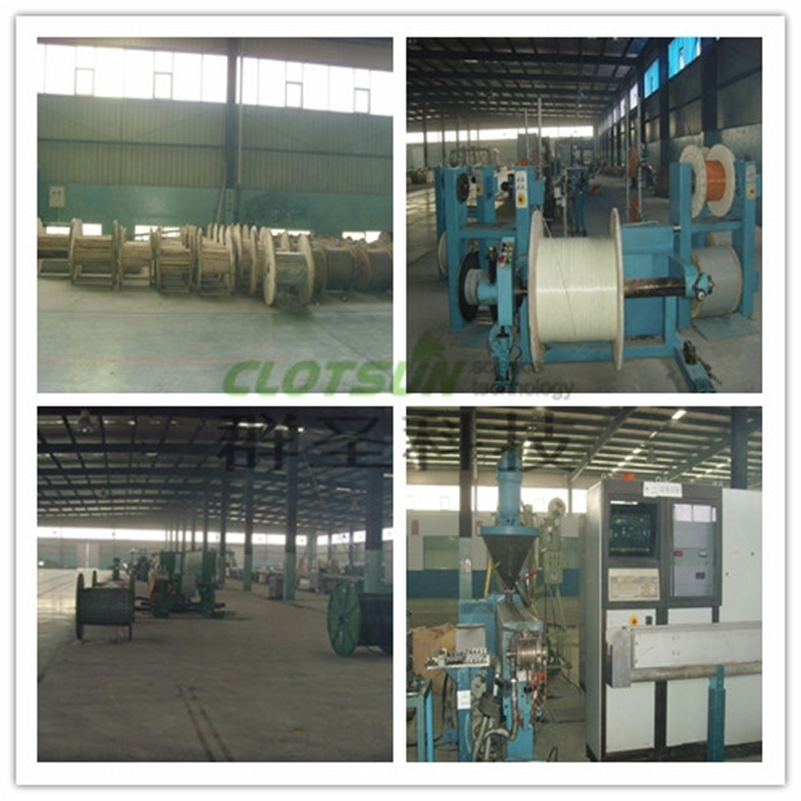

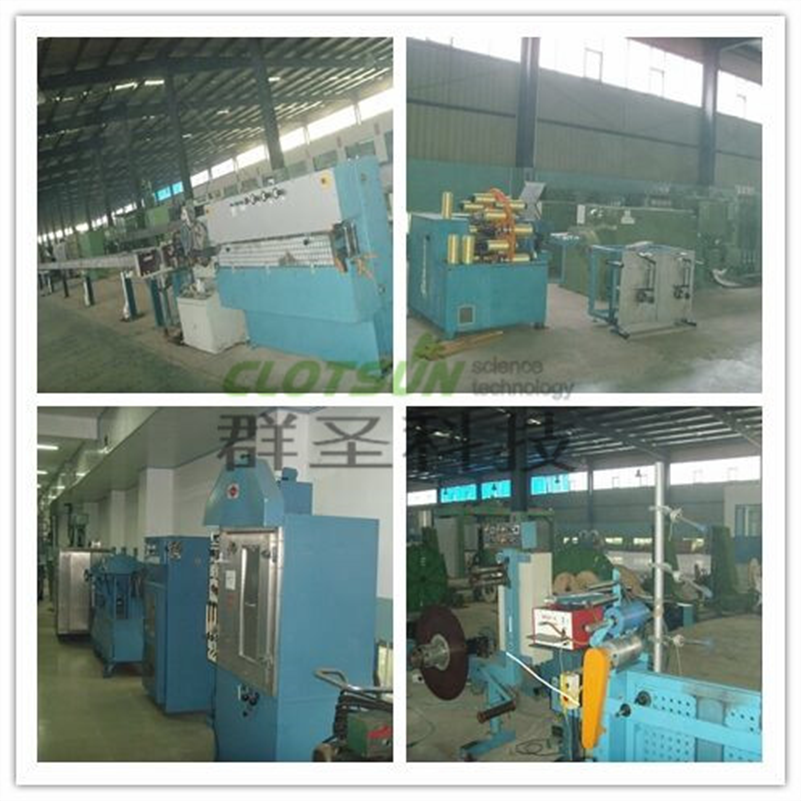

工厂一景
