技术数据
预绞式耐张线夹符合DLT763-2001《架空线路用预较式金具技术条件》。
用于输电线路时握力强度95%CUTS;用于配电线路时握力强度>65%CUTS
使用注意事项
本产品宜单次使用，不宣重复使用该产品。
本产品的安装人员必须经过专业的安装训练。
在有输电线路的区域内使用本产品，必须小心谨镇慎，严格遵守安全规程，以防意外的电气接触。
该产品为精密部件，为确保其性能，请妥当包装、谨镇搬运及贮存，谨防跌落、冲撞及重压，以免引起线夹变形或其它部件受损。
本产品结构精巧，安装简便。除了可以用平口起子将分支的末端部位分成更小的子東外，安装本产品一般不需要任何常规工具，徒手操作即可。

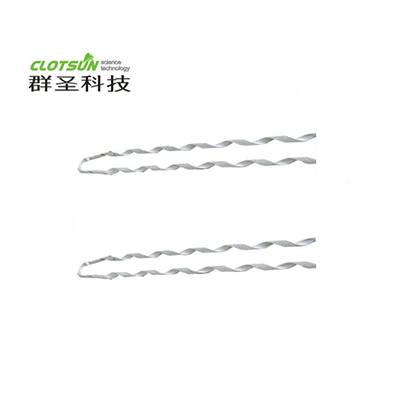

用于导线的预绞式耐张线夹
1.适用范围
线夹用于架空输电线路、配电线路上。通过配套连接金具将导线与耐张杆塔達接固定。完全可以替代目前线路上常用的螺栓型、压缩型及楔型耐张线夹。
2.结构与材料
线夹预线丝是用热镀锌钢丝或铝包钢丝预制成螺旋状空管，预绞丝按要求的根数粘合成束。螺旋管内表粘有可增加导线与线夹摩擦力的金刚砂，线夹预弯成非绞合环与合环二种U形环。

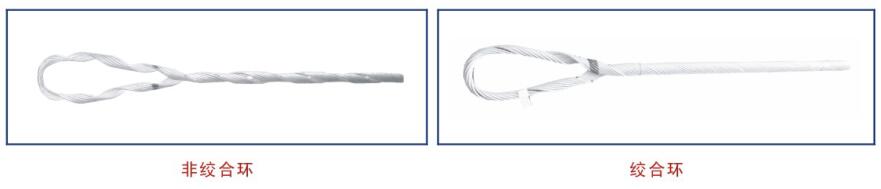

非绞合环——适用于小直径导线
绞合环——适用于较大直径导线
识别标签——标明了线夹的型号、适用导线、生产厂家等。
色码——线夹的辅助标记，定义了适宜的产品尺寸和安装时的起始位置。

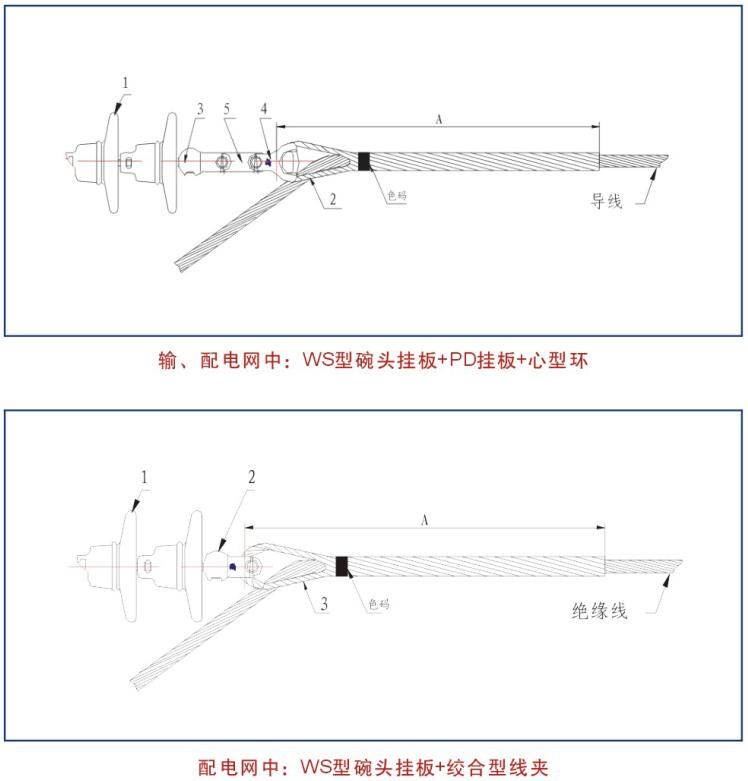

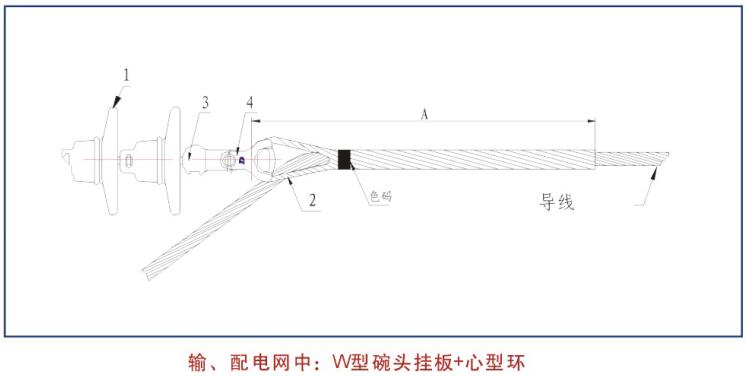

3.线夹与绝缘子的连接方式
4.型号规格表
用于钢芯铝绞线的预绞式耐张线夹型号规格
用于铝绞线的预绞式耐张线夹型号规格

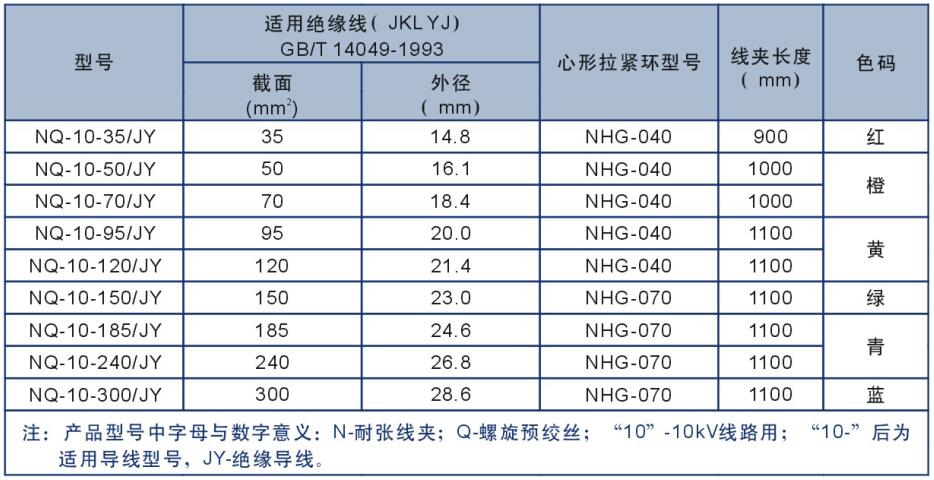

用于10kV绝缘线的预绞式耐张线夹型号规格

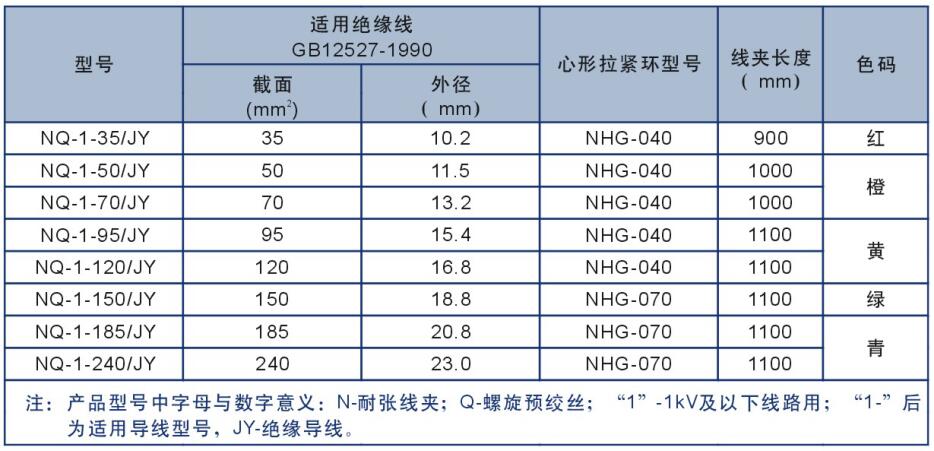

用于1kV及以下绝缘线的预绞式耐张线夹型号规格

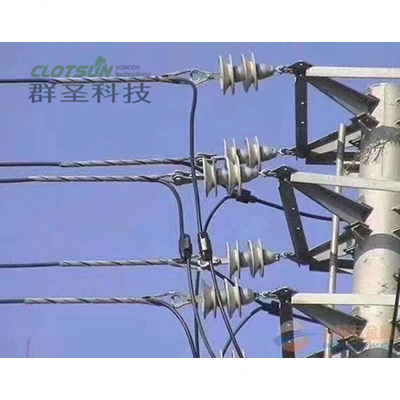

5.实际应用图例

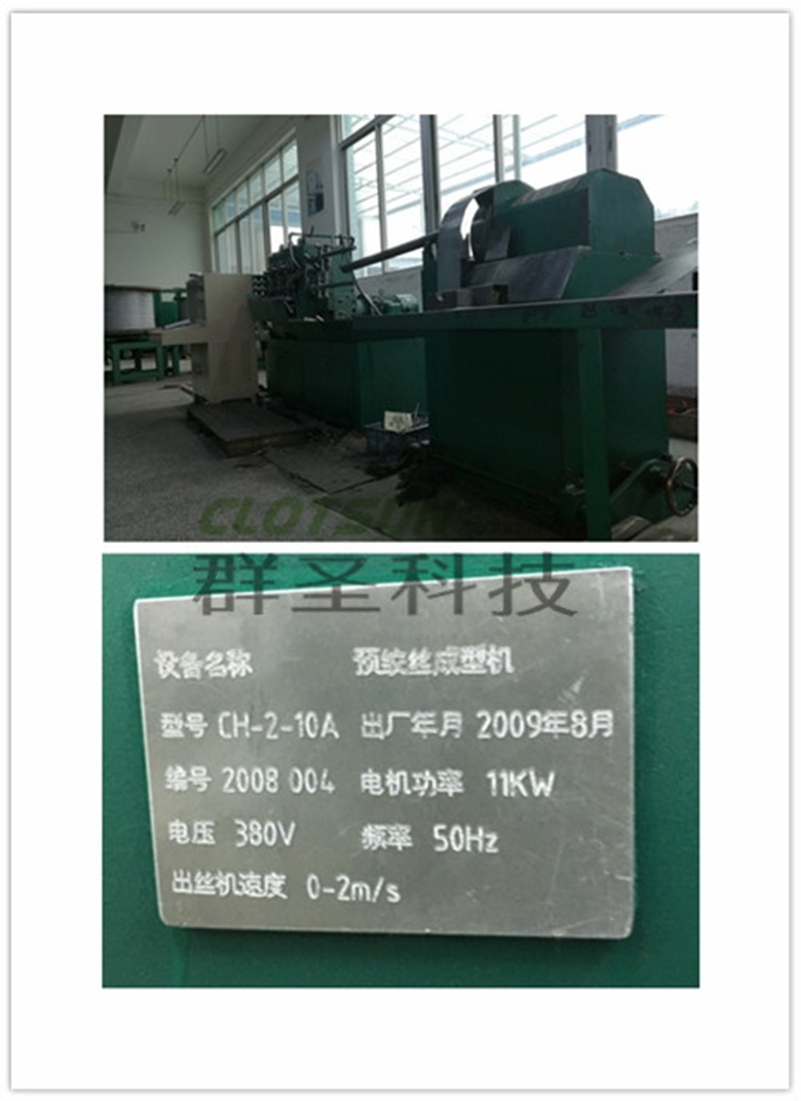

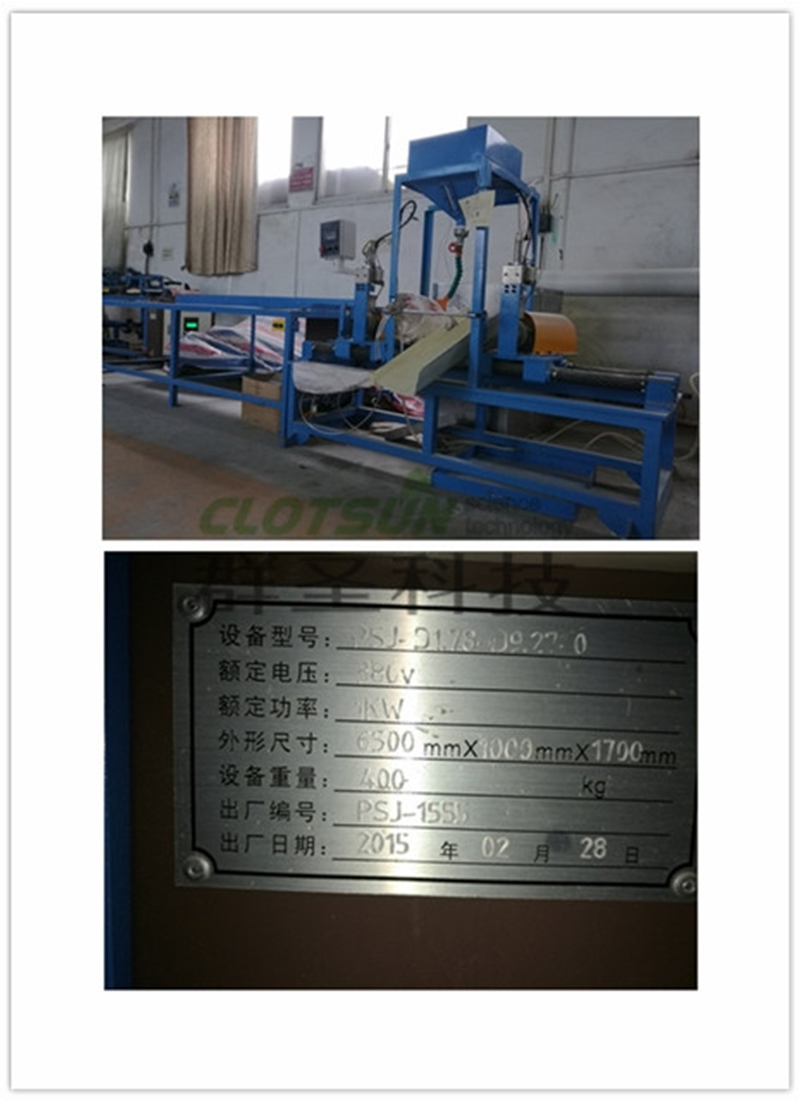

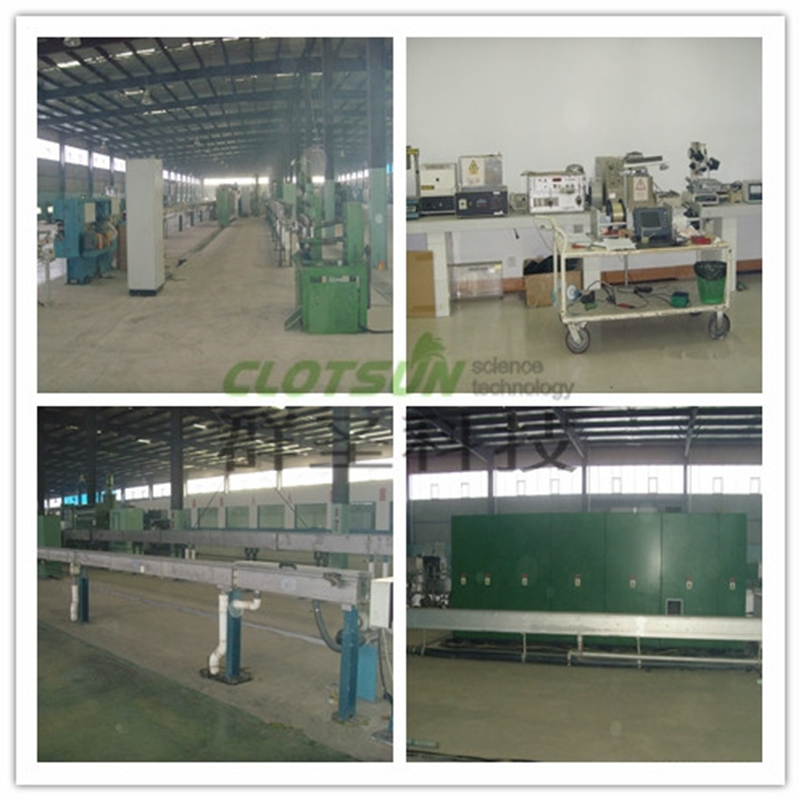

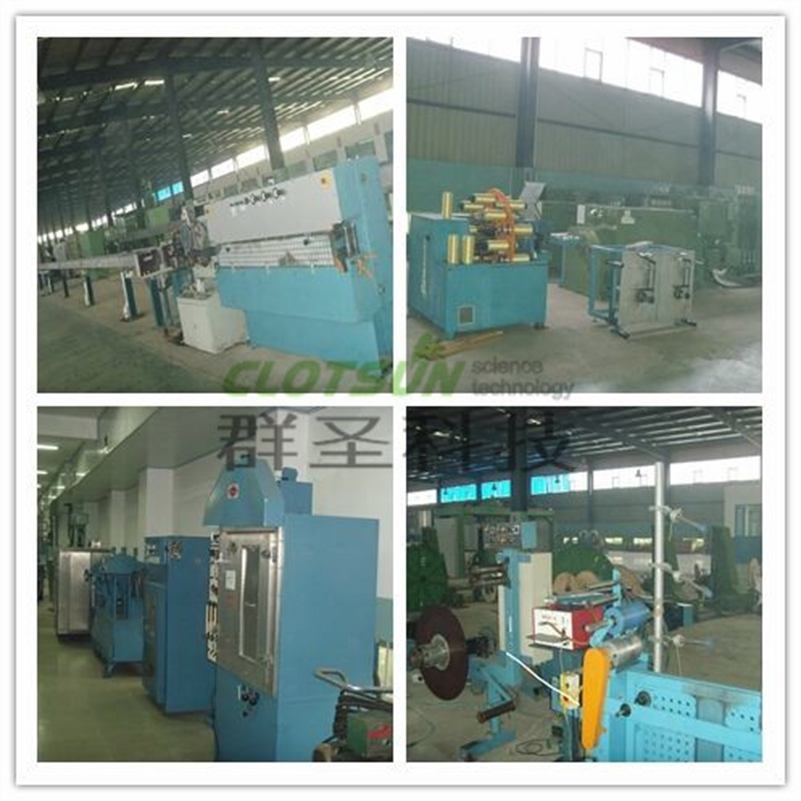

工厂一景
