材料与结构
识别与标记
识别标签——标明了线夹的型号、适用导线、生产厂家等。
色码——线夹的辅助标记，定义了适宜的产品尺寸和安装时的起始位置。
预绞式悬垂线夹使用注意事项
产品宜单次使用，但是除预绞丝外所有组件均可在完好的情况下重复使用。
本产品的安装人员必须经过专业的安装训练。
在有输电线路的区域内使用本产品，应严格遺守有关安全规程，以防意外的电气接触。
本产品仅能用于类型和尺寸都满足设计要求的导线、地线。为了产品性能的充分发挥和保证安全，在安装前应确认线夹与导线、地线的正确匹配。
该悬垂线夹为精密部件，为确保其性能，请妥当包装、谨慎搬运及贮存，谨防跌落、冲撞及重压，以免引起线夹变形或其它部件受损。
如有任何疑问，请与公司技术部联系。

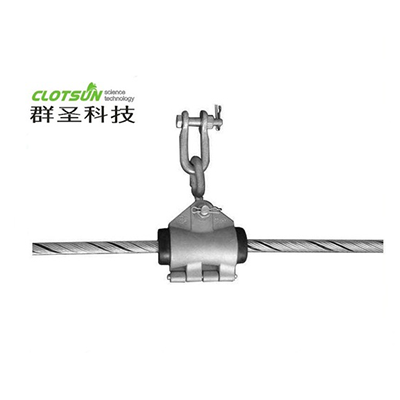

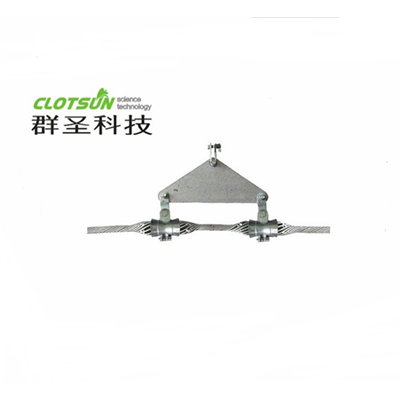

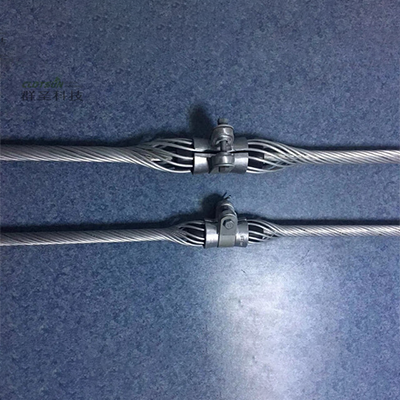

用于导线的预绞式悬垂线夹
1.适用范围
本预绞式悬垂线夹适用于架空电力线路直线杆塔上悬挂导线(钢芯铝较线、铝较线等)。

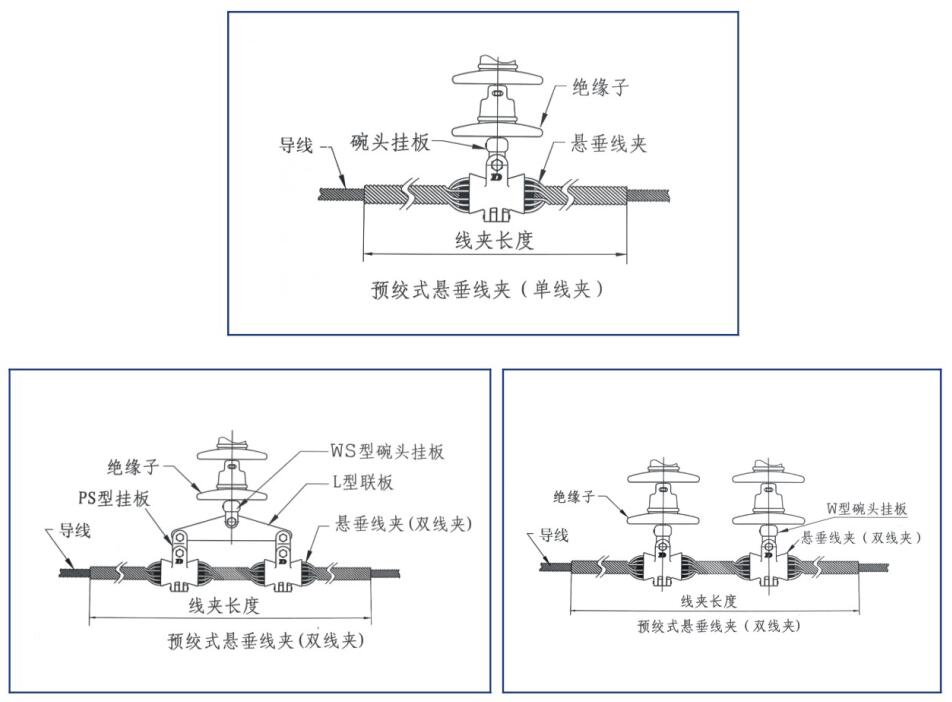

2.连接方式
3.用于导线的预绞式悬垂线夹型号规格

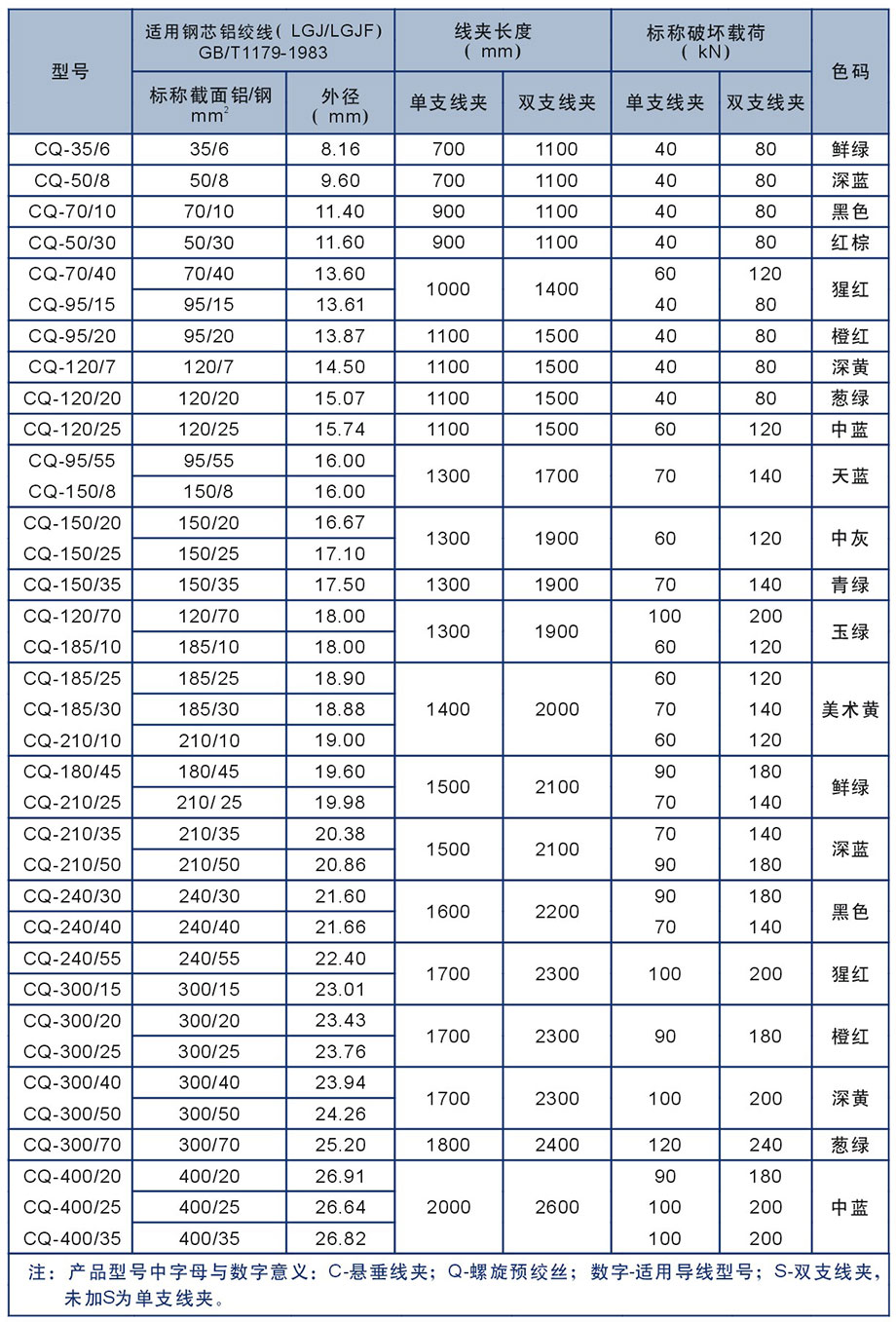

用于钢芯铝绞线的预绞式悬垂线夹型号规格

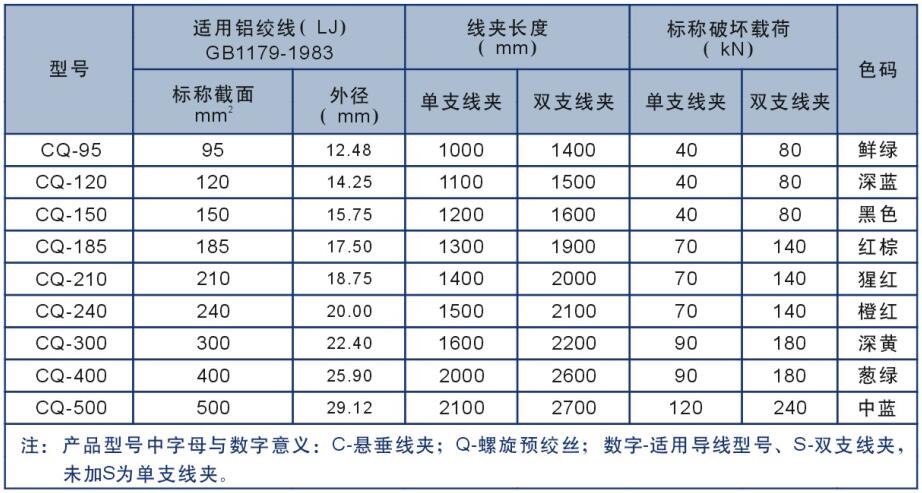

用于铝绞线的预绞式悬垂线夹型号规格
4.技术数据
①预绞式悬垂线夹符合DLT763-2001《架空线路用预绞式金具技术条件》。
②钢芯铝绞线铝钢截面比>17时，握力强度14%CUTS(线计算拉断力
钢芯铝绞线铝钢截面比4.0-4.5时，握力强度18%CUTS(绞线计算拉断力);
钢芯铝绞线铝钢截面比5.0-6.5时，握力强度20%CUTS(绞线计算拉断力
钢芯铝绞线铝钢截面比7.0-8.0时，握カ强度22%CUTS(绞线计算拉断力);
钢芯铝绞线铝钢截面比11.0-20.0时，握力强度24%CUTS(绞线计算拉断力。
用于铝袋线的悬垂线夹握力强度24%CUTS(绞线计算拉断力)

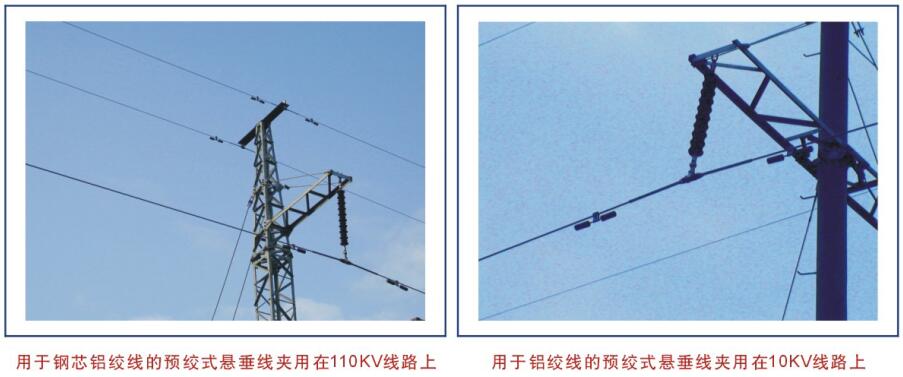

5.用于导线的预绞式悬垂线夹实际应用图例

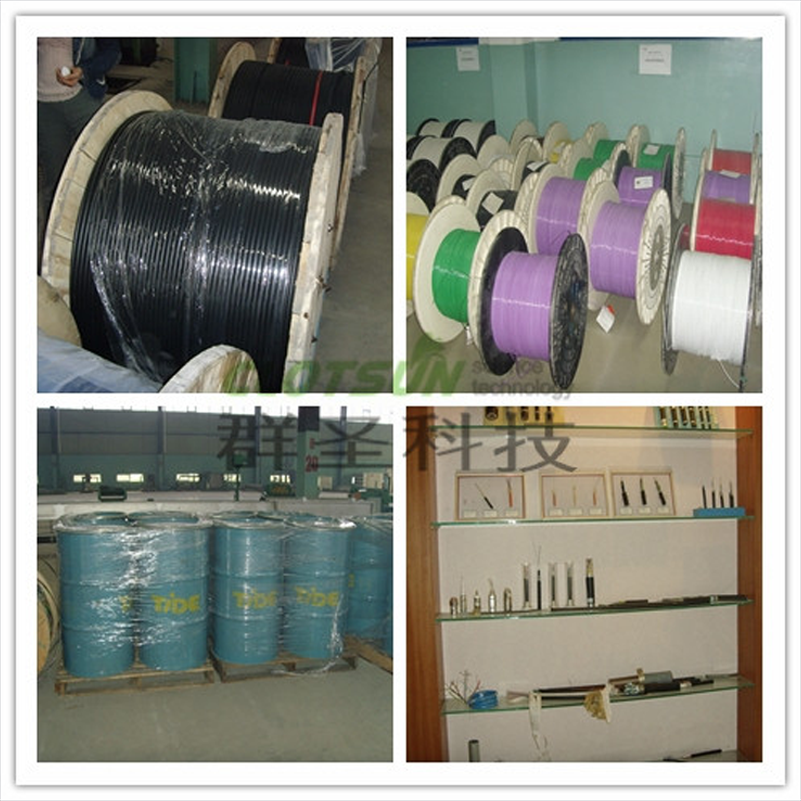

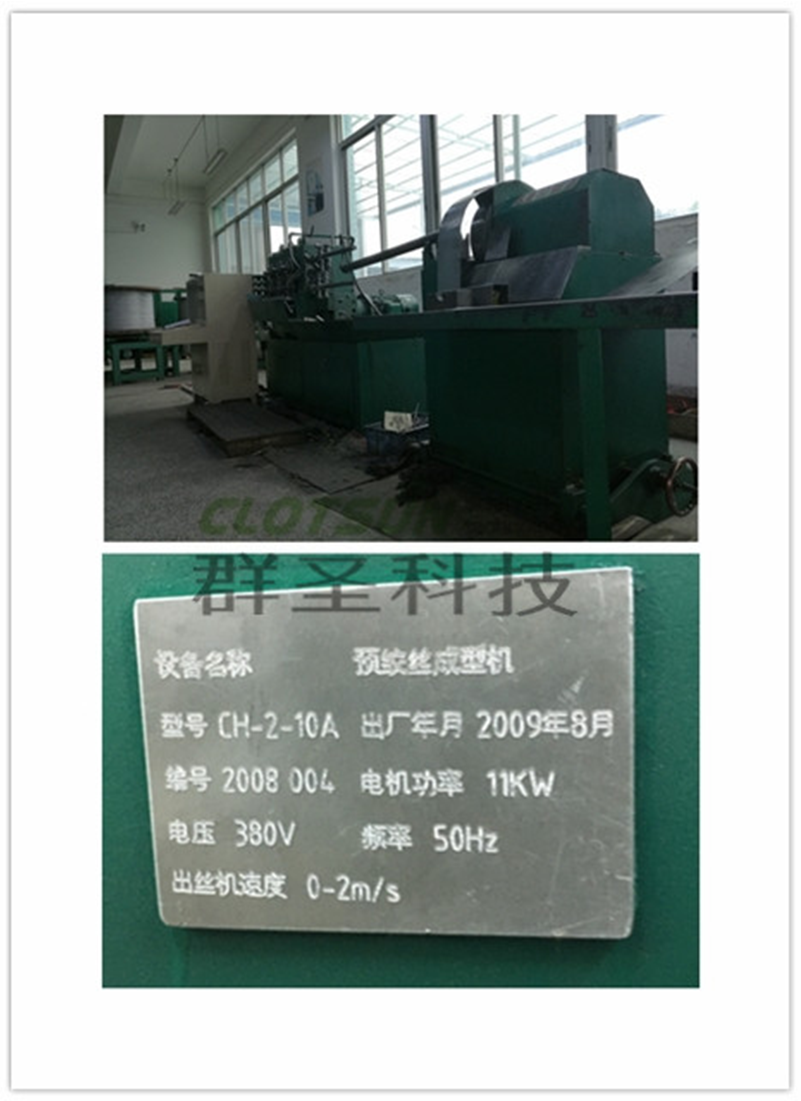

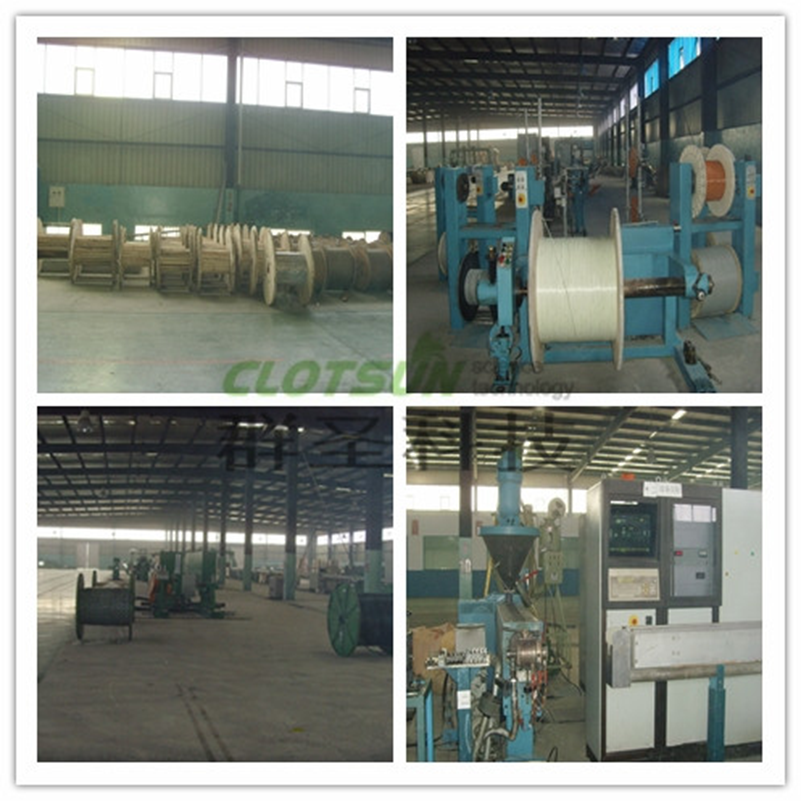

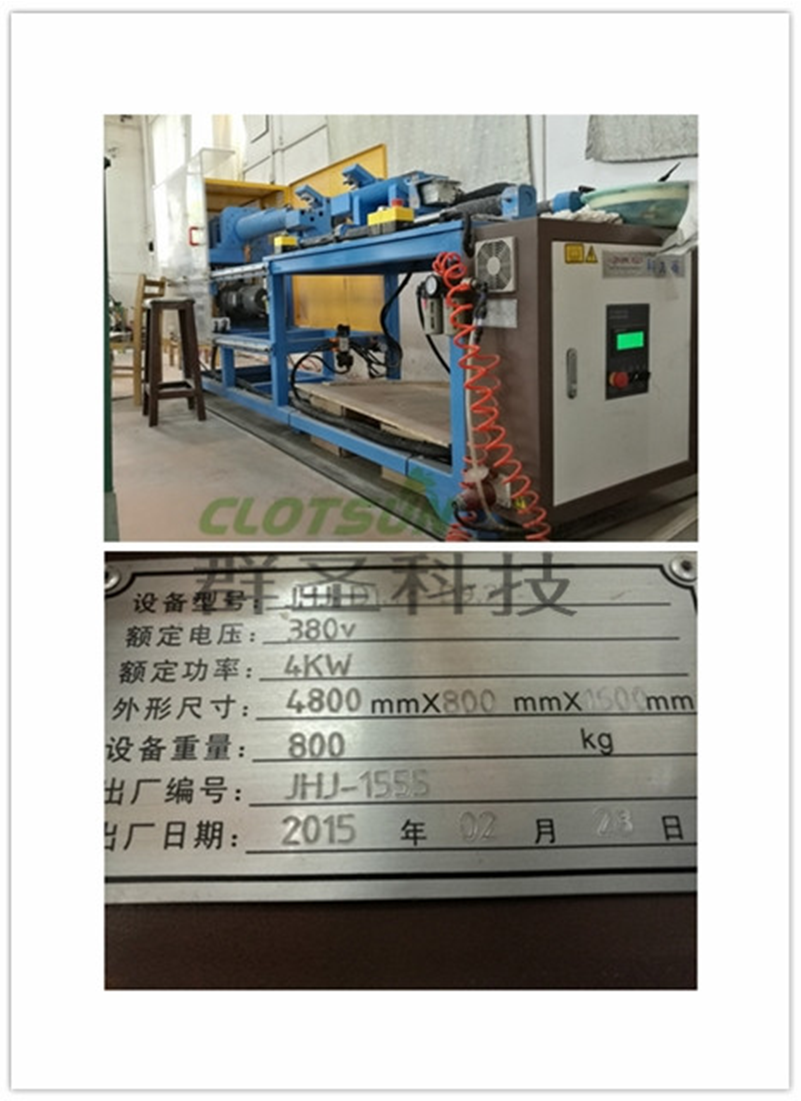

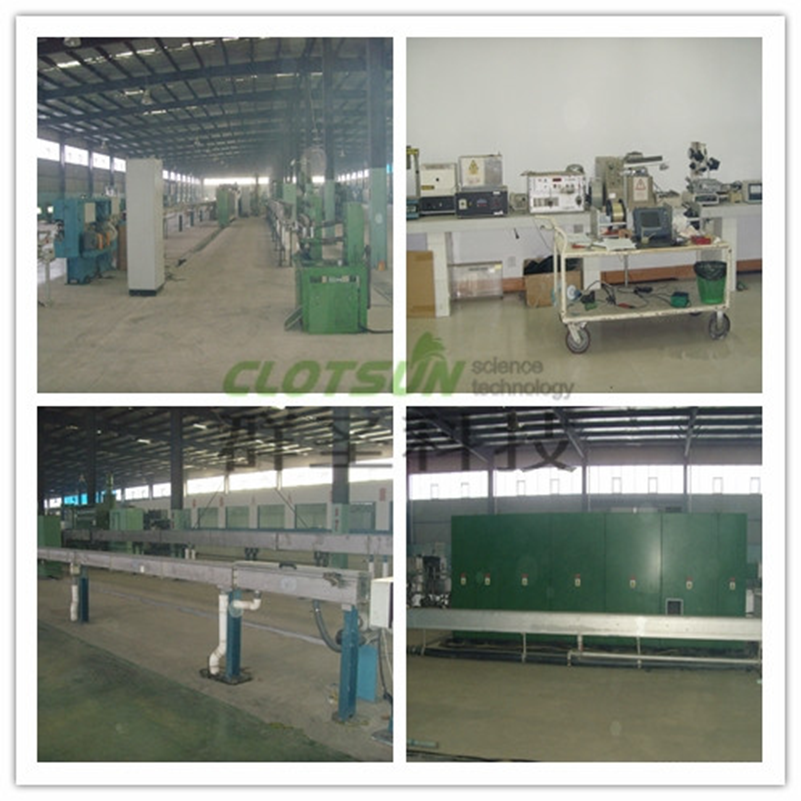

工厂一景
