预绞式线夹配件--碗头挂板

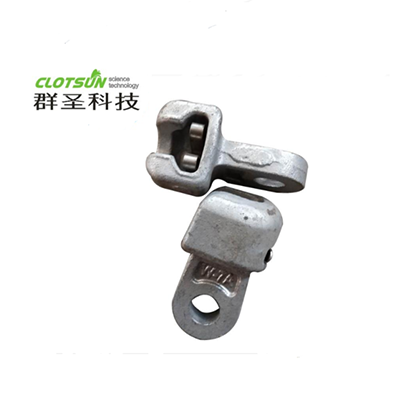

碗头挂板

碗头挂板用来与悬式绝缘子下端的球脚相達，下端的单孔与心形拉紧环相连，完成绝缘子串与预绞式耐张线夹的连接。

1.适用范围

本碗头挂板与预绞式耐张线夹配套，适用于架空输电线路、配电线路和变电所在杆塔上固定钢芯铝绞线、铝绞线、拉线等。

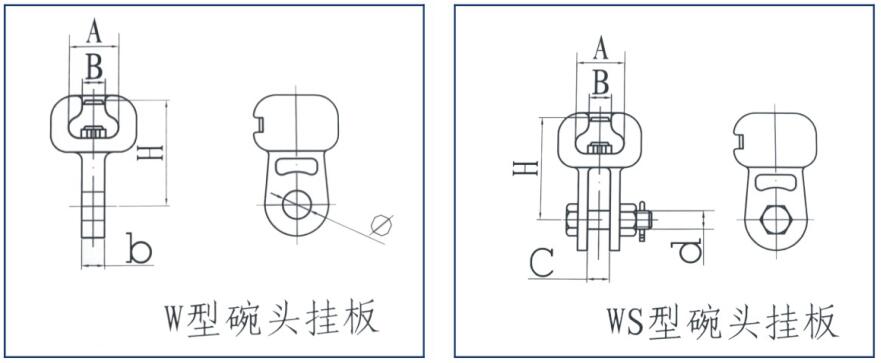

2.型式尺寸

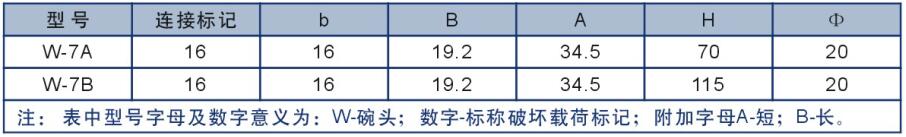

W型碗头挂板的型号规格

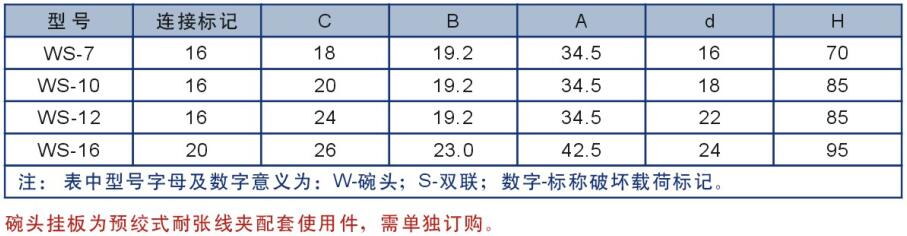

WS型碗头挂板的型号规格

3.技术数据

碗头挂板一般技术条件符合GB 2314-1997《电力金具通用技术条件》。

碗头挂板结构型式及尺寸符合DL/T 759-2001附录B《碗头挂板结构型式及尺寸》。

材料与结构

碗头挂板——电力标准件，符合DL/T 759-2001。

锁紧销——按GB/T 5233的规定，选用牌号Qsn6.5-0.1青铜制造，或按GB 1220规定用奥氏体不锈钢制造。

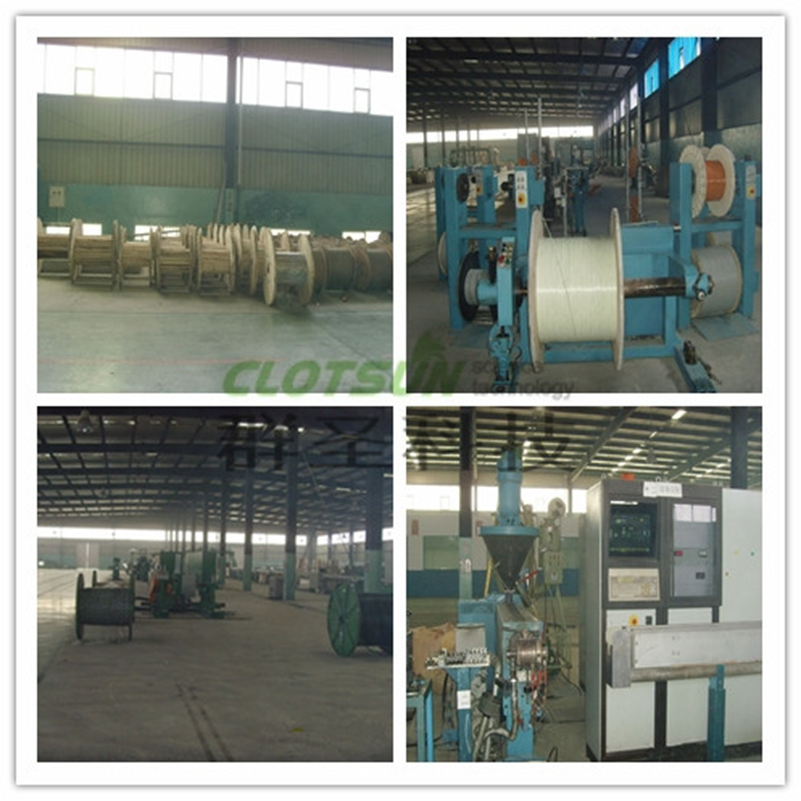

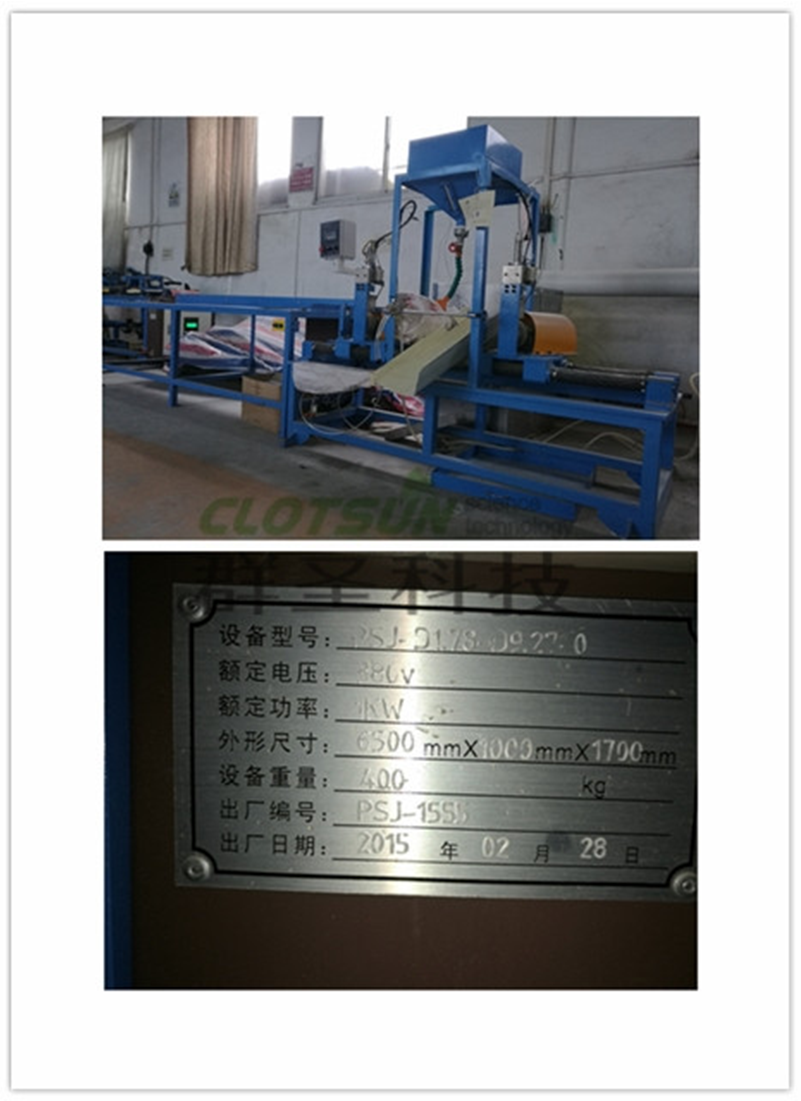

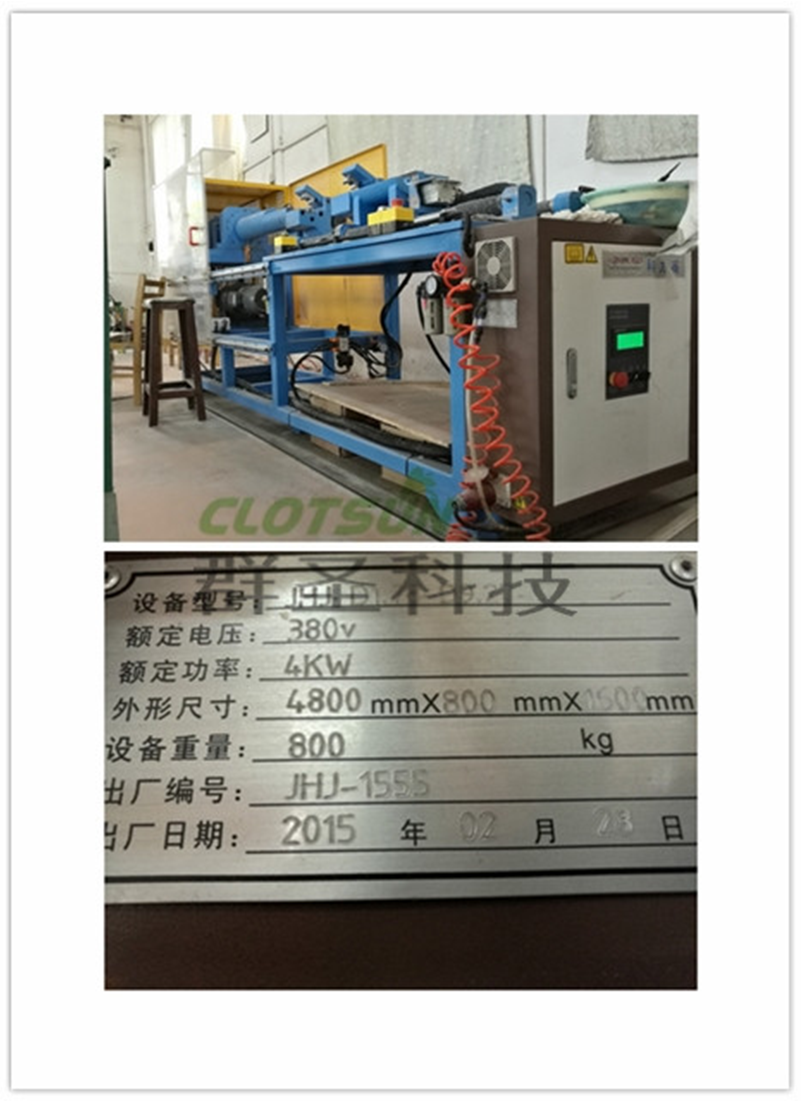

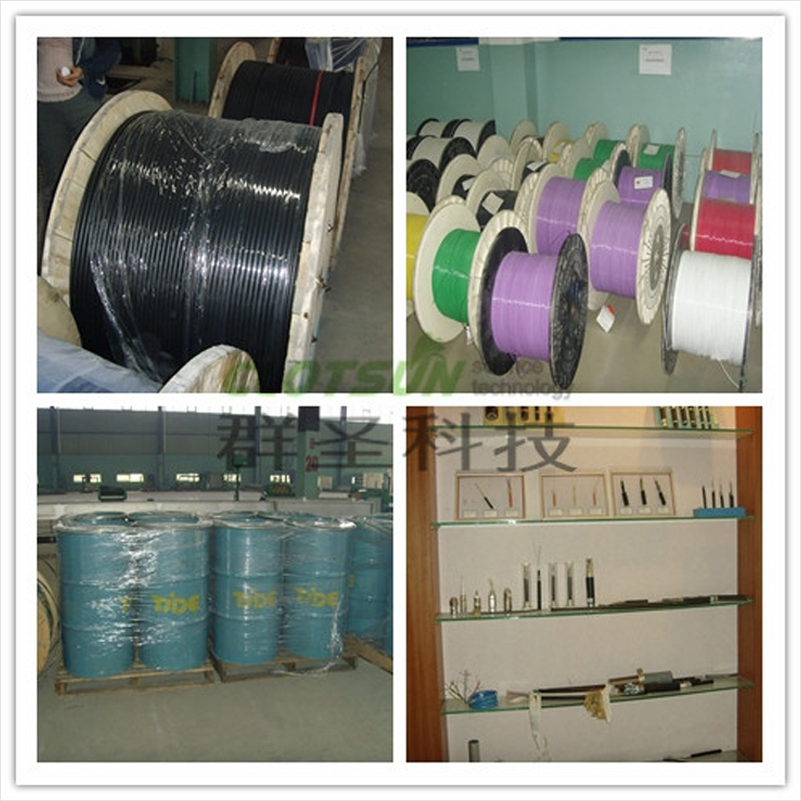

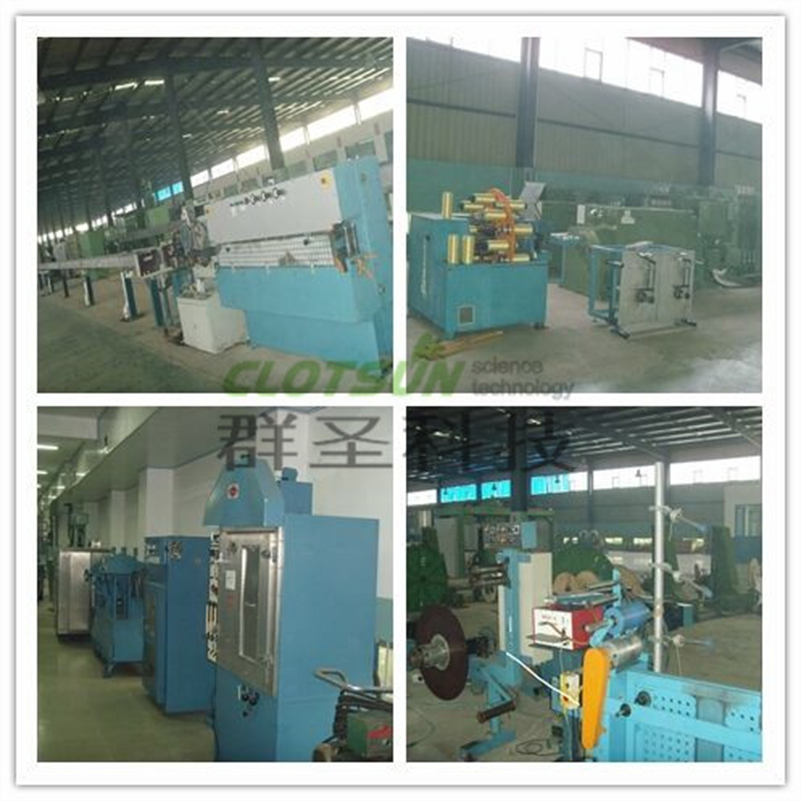

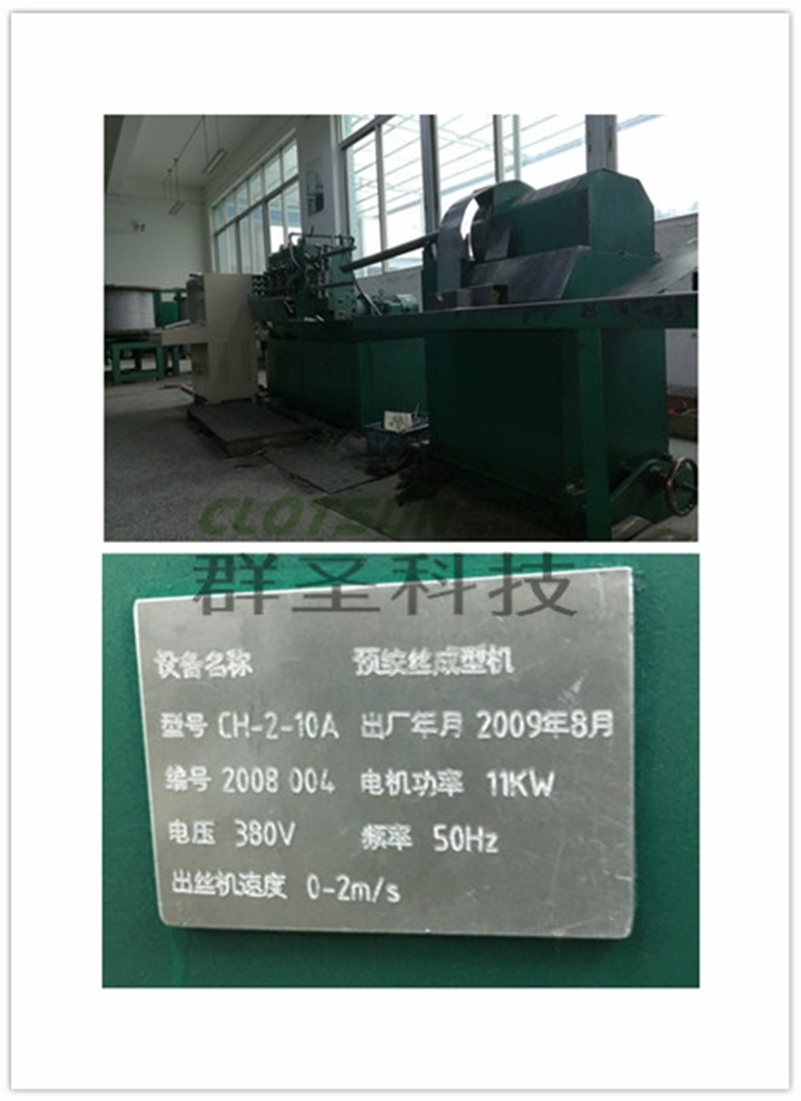

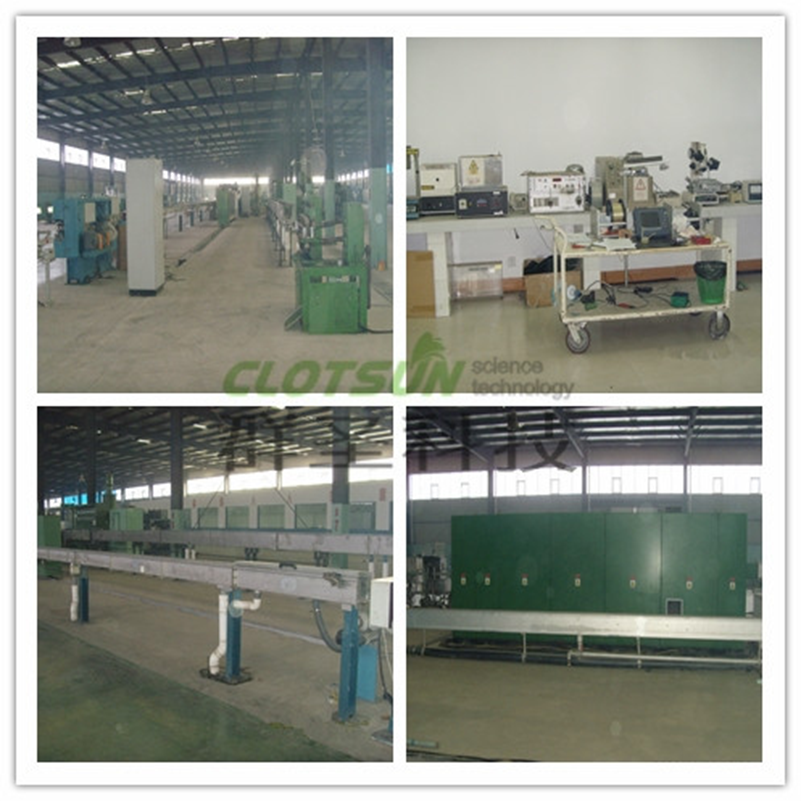

工厂一景
